Как я строю улей-лежак на высокую рамку для содержания пчёл по системе естественного пчеловождения Фёдора Лазутина.

В этой статье я хочу рассказать и показать этапы постройки каркасного улья-лежака на высокую рамку. Думаю, что профессионалам данная статья покажется не очень интересной, но очень надеюсь, что она поможет начинающим ульестроителям.

Из личного опыта:

1. В случае, если строить намереваетесь самостоятельно, то нужно чётко представлять картину будущего изделия. (Это, кстати, относится не только к постройке ульев, но и в принципе к любому мероприятию. 🙂 ).
2. Подготовьте весь инструмент:
   — Шуруповёрт с крестовой битой и битой для болтов;
   — Ножовку по дереву;
   — Уровень (желательно метровый);
   — Молоток;
   — Карандаш простой;
   — Ластик;
   — Щётка;
   — Напильник (Круглый и прямоугольный);
   — Ножницы (Обычные и по металлу);
   — Фломастер цветной;
   — Линейку;
   — «Прямой угол»;
   — Рулетку;
   — Дрель;
   — Электролобзик;
3. Приготовьте сырьё:
   — Брус 50х50 или 50х40;
   — Брус 100х50;
   — Шурупы: 20, 25, 35, 55, 70, 100 мм.
   — Петли карточные;
   — Половая доска 18или21х135х6000;
   — Пенопласт 50 мм;
   — Брус 50х70;
   — Фанера 1520х1520х12 мм;Удобнее, проще, а главное быстрее делать так: сначала вырезать нужные детали, а потом их собирать.

Приступим …

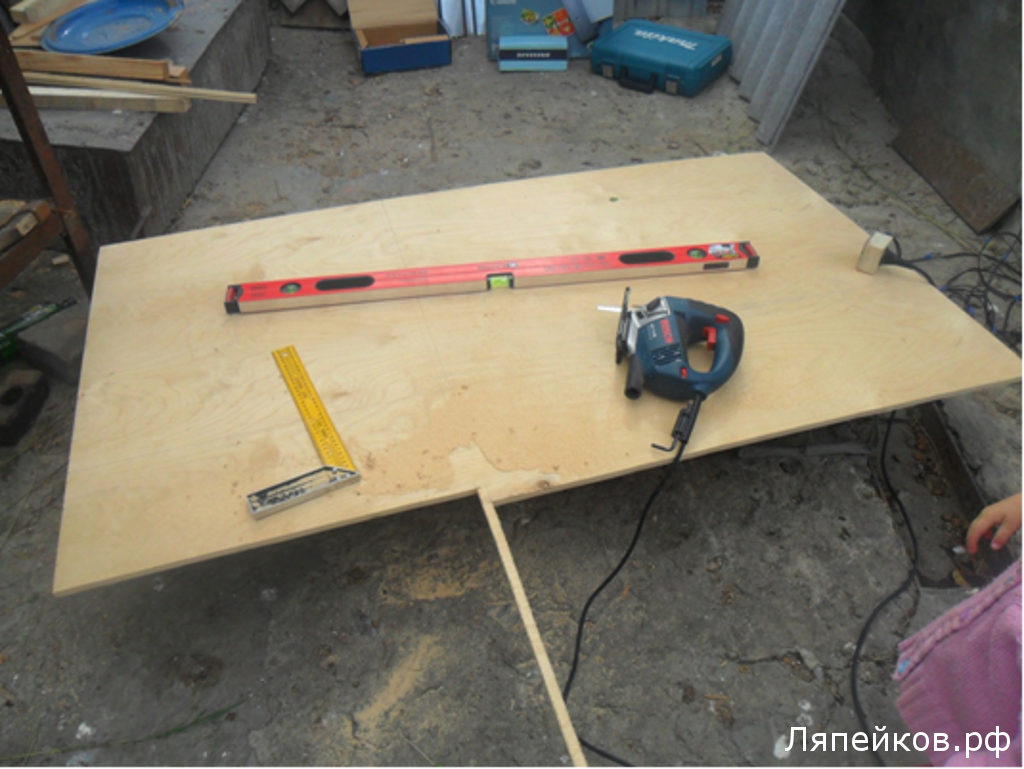

Берём лист фанеры 12 мм толщина и 1,52х1,52. Фанеру беру 12 мм, т.к. у меня нет деревообрабатывающего станка (далее по тексту ДОС) и делать выборку фрезой нет возможности. Вообще подойдёт и 6 мм фанера (Лазутин так и делает), так и дешевле и улей получается легче, но с другой стороны с 12 мм фанерой теплее, а учитывая, что на зиму мы не убираем ульи — это плюс.

Размечаем на листе фанеры каркас будущего улья. Для строительства описываемого улья, я использовал следующие размеры:

— Передняя и задняя стенки: 940(д)х624(в);

— Боковые стенки: 574(д)х655(в);

Если всё правильно посчитали и разметили, то листа фанеры хватает как раз на улей.

… вырезаем … 🙂

ВНИМАНИЕ! На всех фигурах перед нарезкой проверяем диагонали.

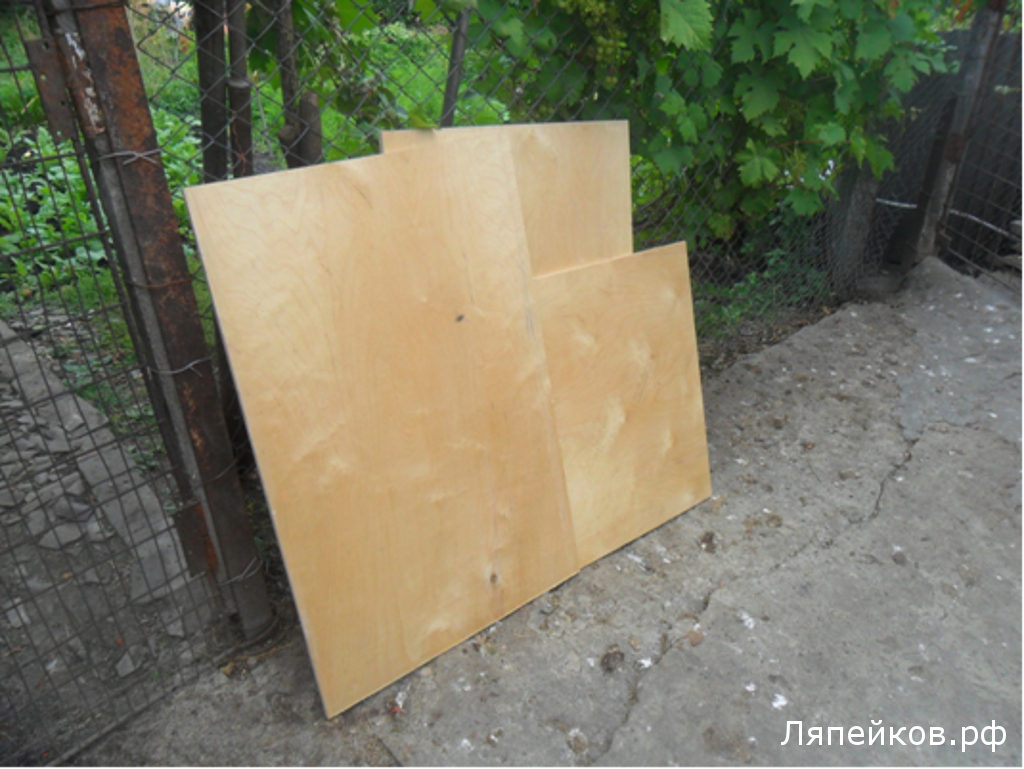

… получаем …

При разметке улья на фанере, обязательно учитывайте, что длинные стороны нужно резать «по дереву», т.е. по рисунку на фанере. Во-первых, так легче и удобнее вырезать, а во-вторых, впоследствии сторона с зазубренной (не красивой) частью короче.

Вообще весь улей строим и рассчитываем, исходя из внутренних размеров улья 940х450хВысота. О высоте хочу рассказать отдельно. Весь смысл естественного пчеловождения в создании условий в улье, приближённых к естественным, а в природе, в дуплах деревьев, под сотами, высота пустого пространства достигает от полуметра и более. Но, в связи с экономической и адекватной составляющей постройки улья, делать «от полуметра и более» мы не будем. Тем не менее, подрамочное пространство сделаем, всё же, не как в даданах – около 5 см, а оставим пространство в 15-20 см. Создав эффект молодого дупла :). Поэтому высота подрамочного пространства в моих ульях составляет 17-20 см, т.е размеры берём 940х450х655.

Почему именно такие цифры:

940 – «… Соответствующее максимальному развитию пчелиной семьи, о котором уже говорилось, то есть 36-ти дадановским рамкам. Нетрудно посчитать, что это будет 24 полуторных рамки, но я для надёжности делаю 25. Как показывает опыт, в нашей местности большего развития семьи не получают…» Фёдор Лазутин «Пчёлы в радость или опыт естественного пчеловождения в пасечном деле».

450 – Ширина стандартной дадановской рамки (440 + зазоры по 5 мм).

655 – Мой размер. Делаю так, потому что ширина половой доски, которой я обшиваю улей 135 мм, если 135*5=675-20 (паз для крыши) = 655 мм, почему вырезаем 624 — 655 – 20 (паз для половой доски в дне улья) и – 11 паз для плечиков рамки = 624 мм.

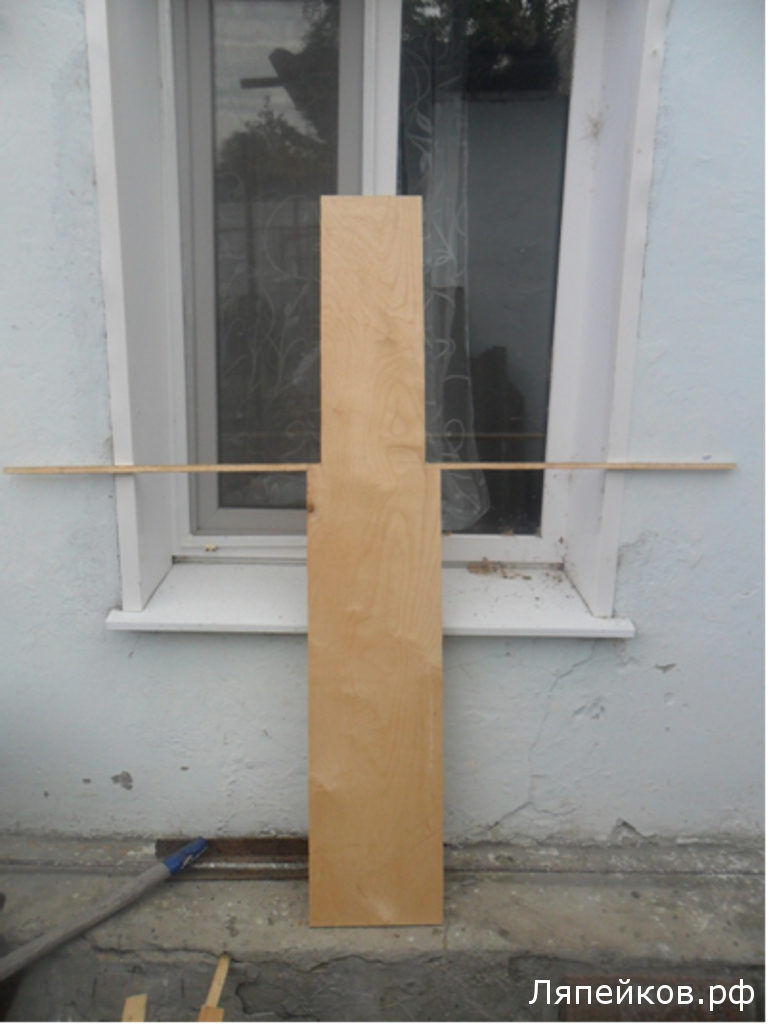

…палка-палка огуречик, вот и вышел человечик! 🙂

И наконец-то результат.

Почему я «пляшу» от фанеры? Перепробовал разные варианты и могу сказать, что строить от фанеры гораздо быстрее, эффективнее и правильнее, чем от каркаса, потому что вывести диагонали и прямые углы гораздо легче на ровном листе фанеры, чем на кривых брусках.

Дальше приступаем к сборке каркаса. Я готовлю брус 50х70, 2 шт. по 940 мм и 2 шт. по 574 мм., предварительно выбрав фрезой 8 мм глубину и 20 мм высоту.

Почему выбираем такие размеры:

8 мм + 12 мм толщина фанеры, получаем 20 мм в которые будем укладывать половую доску на дне улья, чтобы получилось «заподлицо» (в случае с толщиной половой доски 18 мм, если размер другой то рассчитываем самостоятельно).

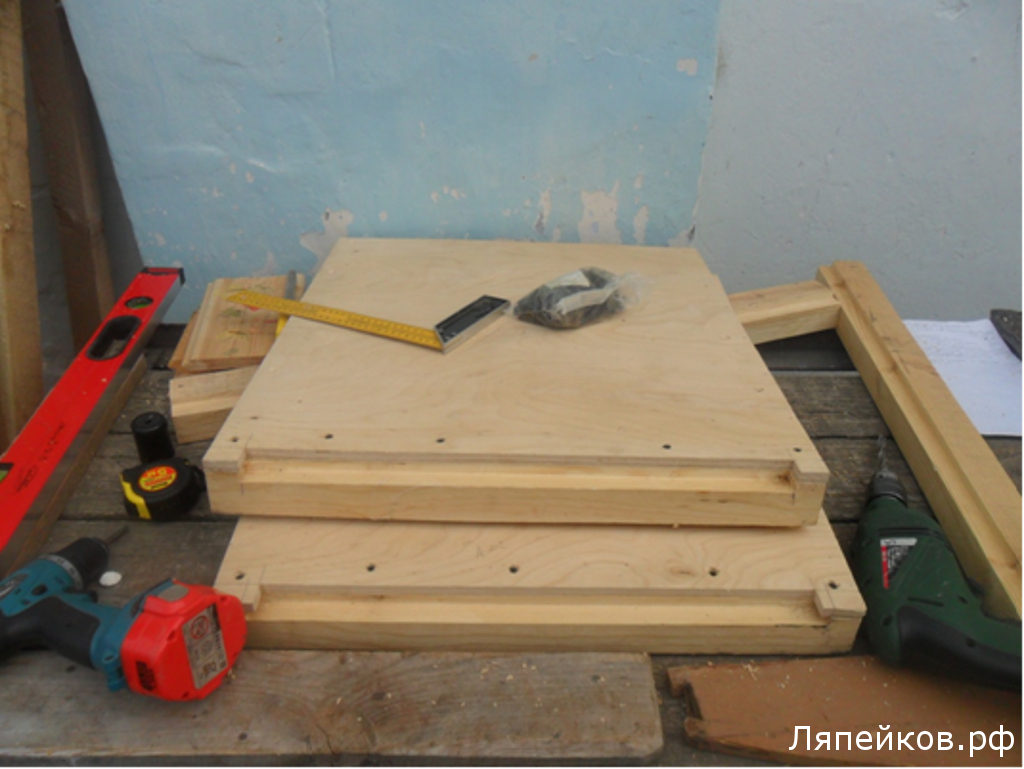

Выбираем с боковых листов пазы под брус.

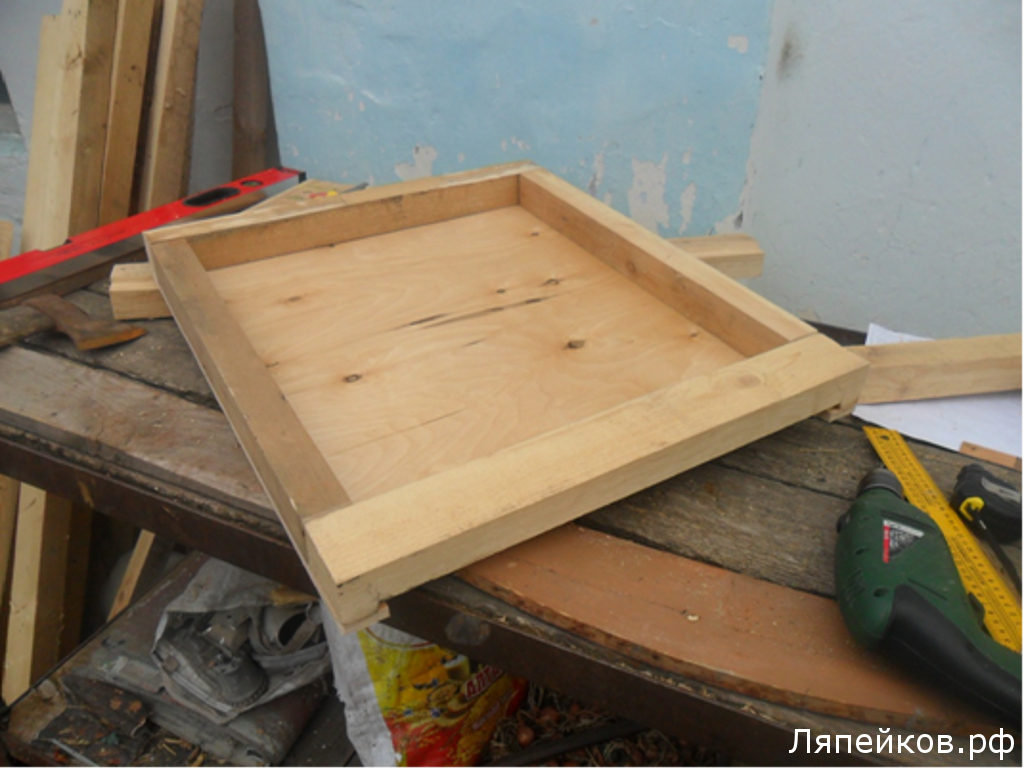

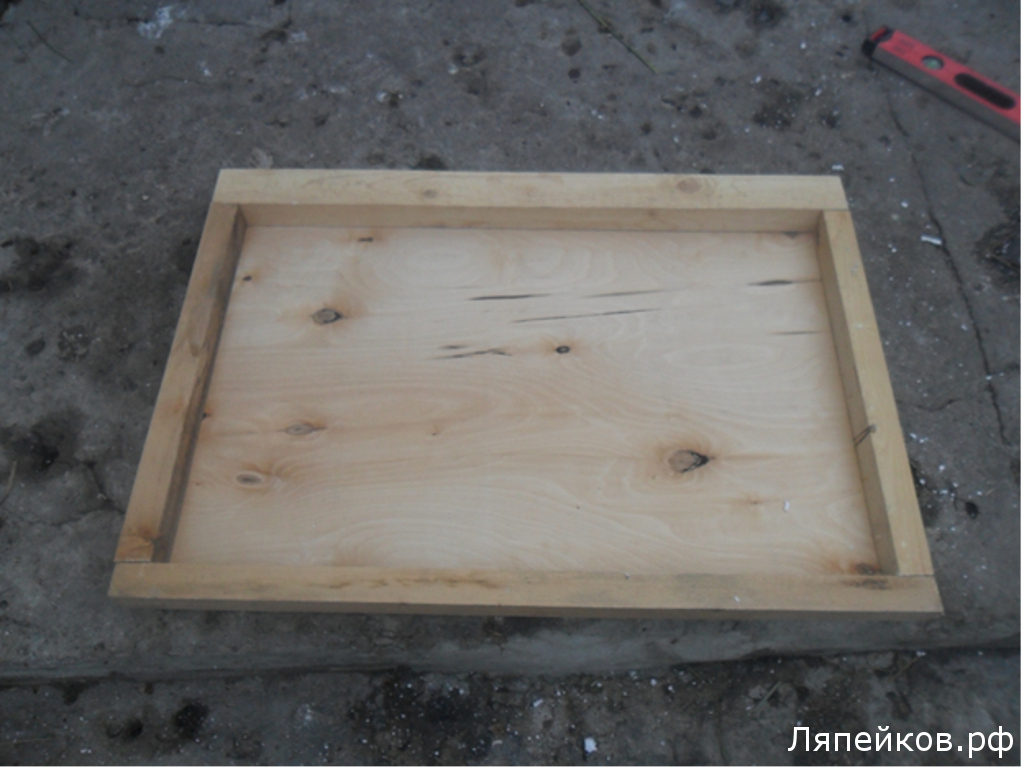

Делаем каркас из нарезанных брусков.

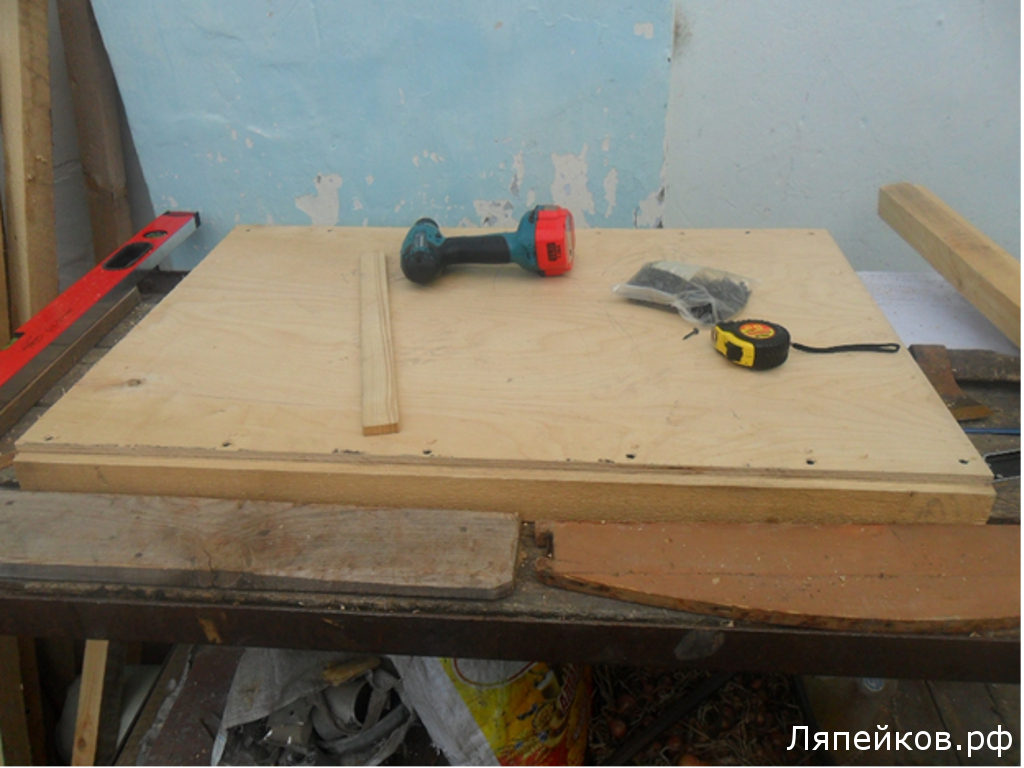

Передняя панель.

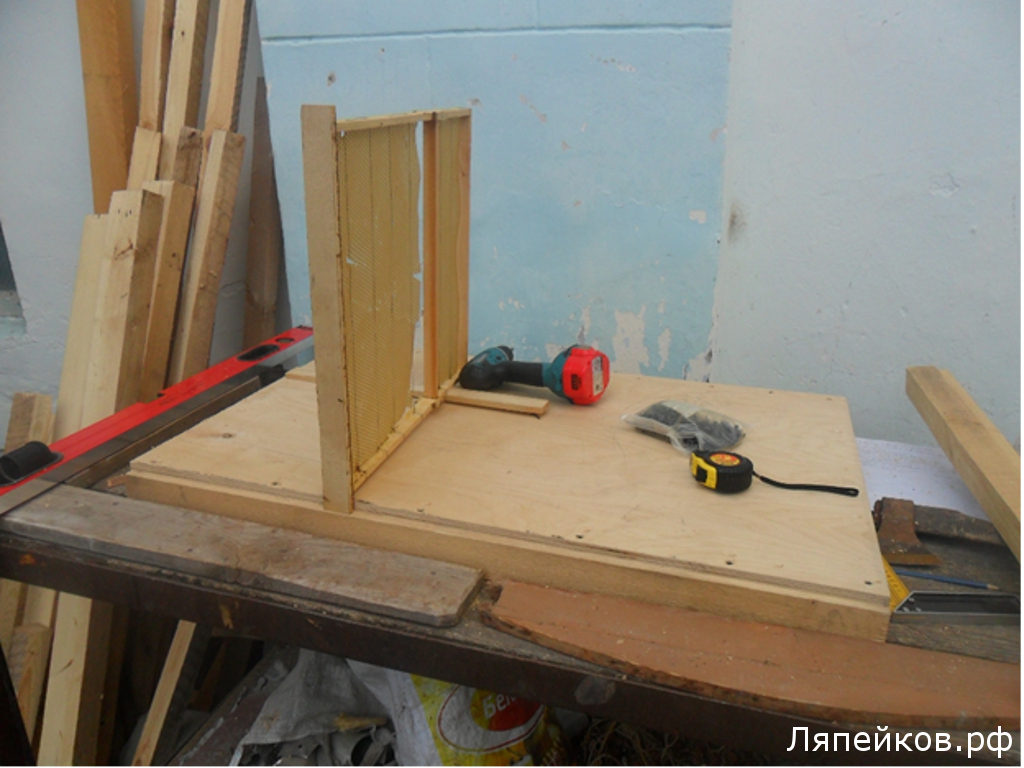

Проверка на реальной рамке 🙂

Каркасное ульестроение – только вперёд!

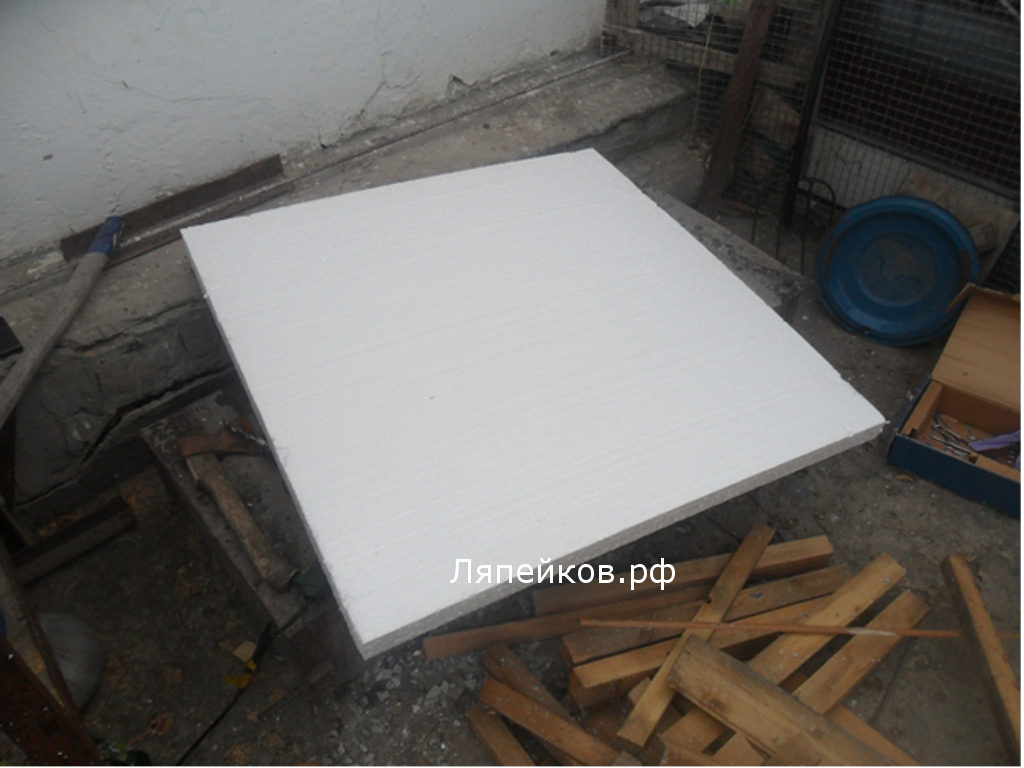

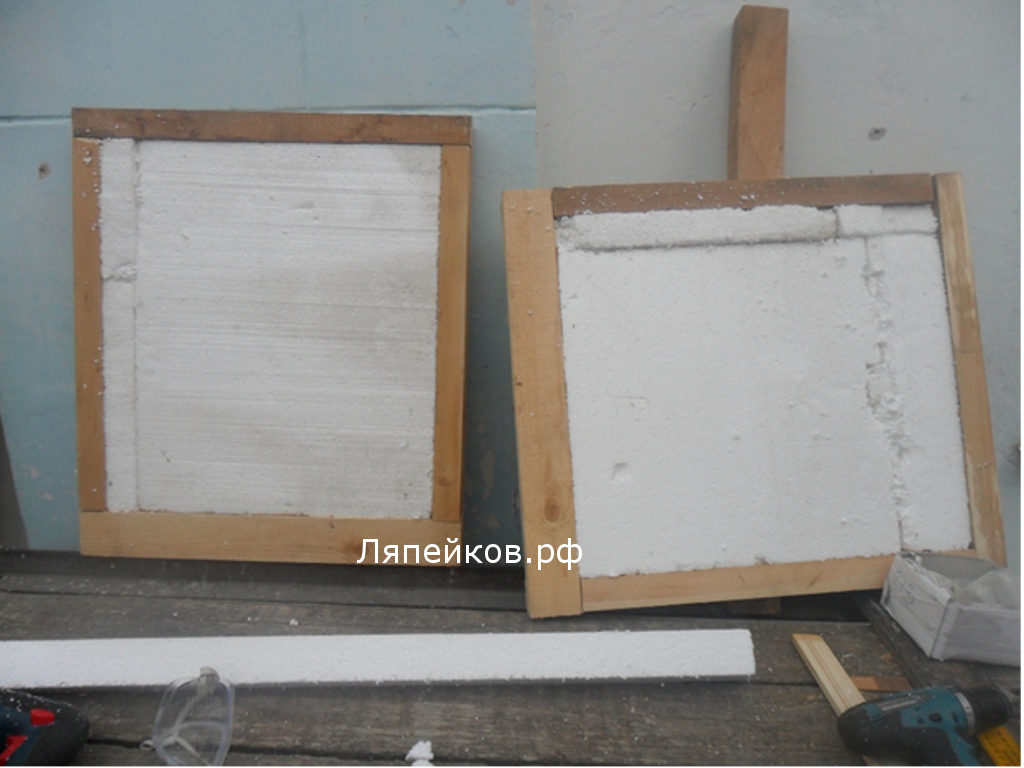

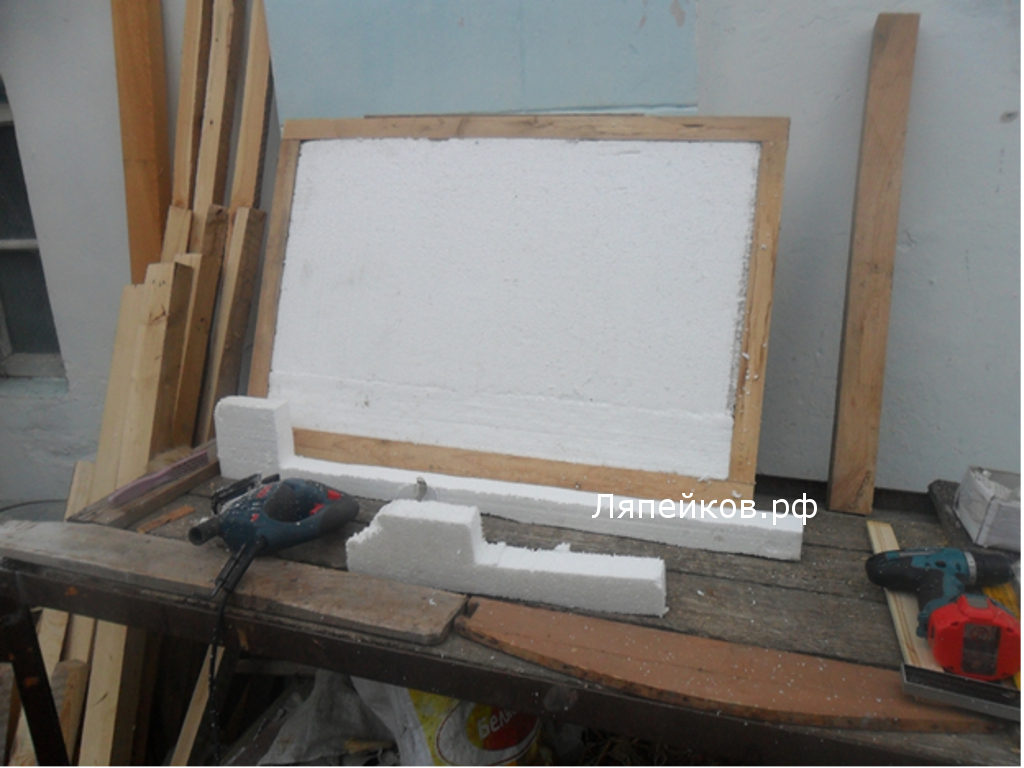

Далее заполняем готовые каркасы пенопластом. Пенопластовые листы стандартные метр на метр и 50 мм толщиной у нас такие стоят около 100 рублей.

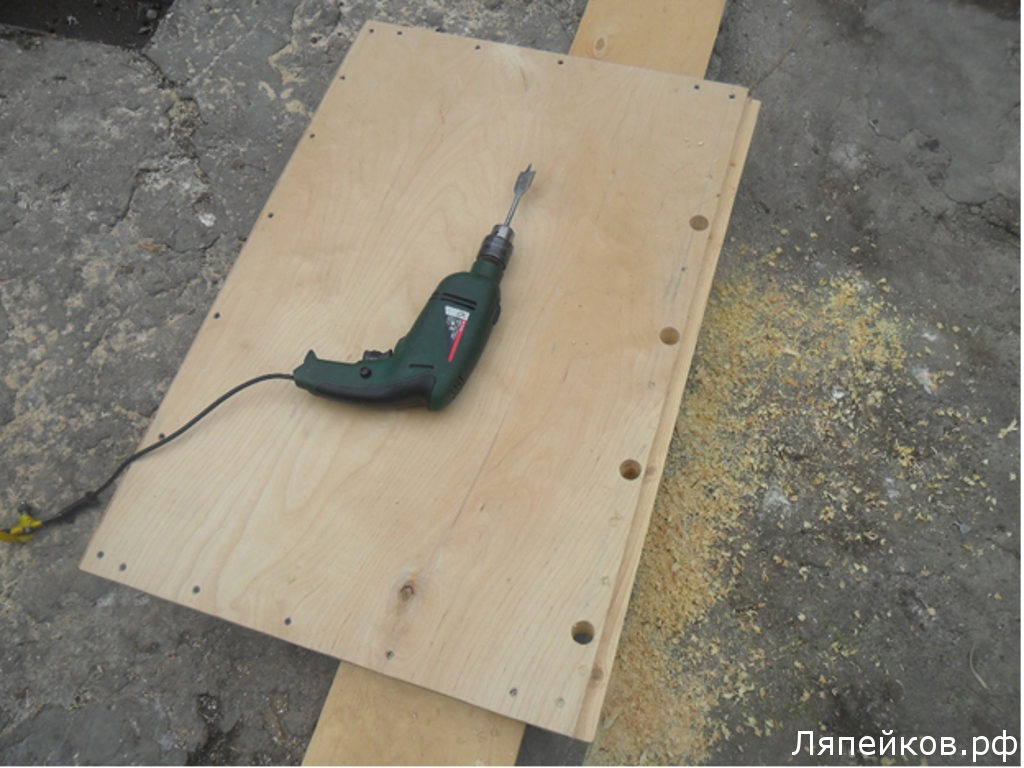

В задней панели делаем вентиляционные отверстия (летом, в сильную жару очень выручает). Я делаю их перьевым сверлом на 21 мм.

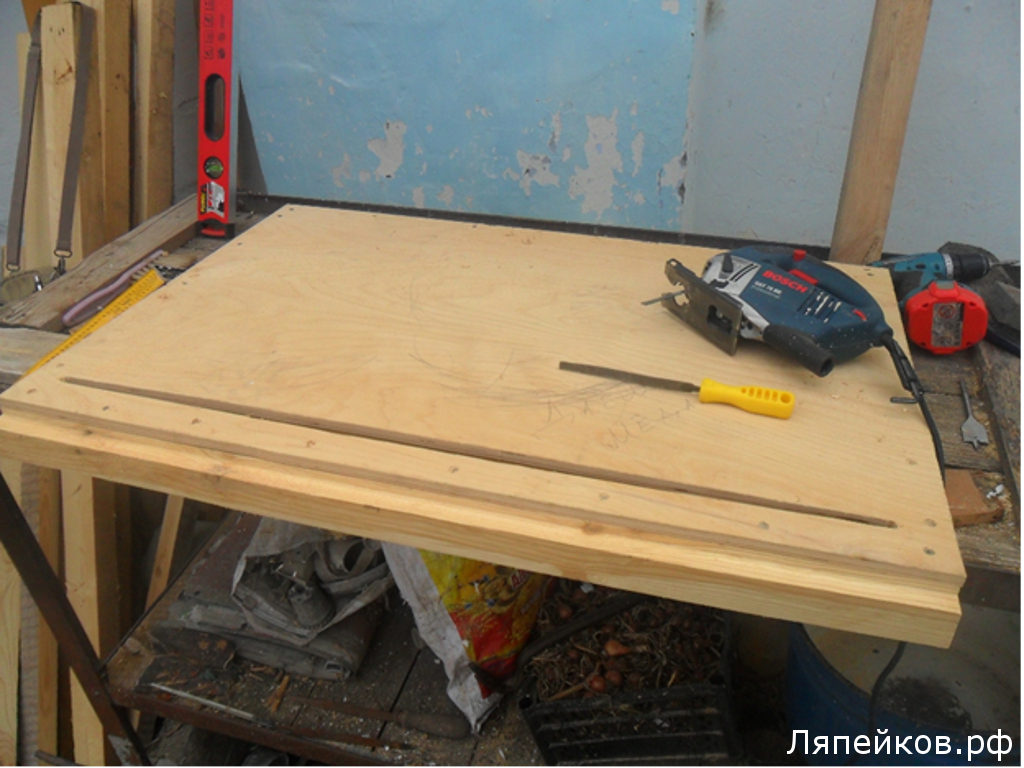

В передней панели делаем леток во всю длину панели, высота летка примерно 12 мм (чтобы две пчелы могли одновременно и беспрепятственно пролезть в улей). Леток делаю таким образом: со стороны каркаса отмеряю нужную высоту летка от пола и вплотную к боковым брускам просверливаю два отверстия с одной и с другой стороны. Затем беру метровый уровень и провожу со стороны фанеры две прямые по верхней и нижней части просверленных отверстий, затем вырезаю электролобзиком по двум прямым отверстия для летка, всё. Леток готов!

Со стороны каркаса делается дополнительная рейка вдоль всего летка по верхней части для отделения утепляющего пенопласта от пчёл. Получается дерево со всех сторон. Леток делаю на минимальной высоте от пола улья по нескольким причинам:

1. Считаю, что для пчёл так удобнее потому что:

а. Легче сохранить тепло под непроницаемым воздушным куполом сверху.

б. Получается вроде, как в дупле.

2. При вырезке летка, задача такая, что нужно попасть в середину обшивочной, половой доски и если не делать это на такой высоте, то следующая доска и, вырезанный в ней леток, будут в аккурат по нижнюю кромку рамок, а, как мне кажется, это ни есть хорошо.

Внимание! Лазутин так не делает. Однозначного мнения по поводу того на каком уровне правильно делать леток у него нет.

На фото ниже видна рейка, отделяющая пенопласт от пчёл, которые проходя через леток.

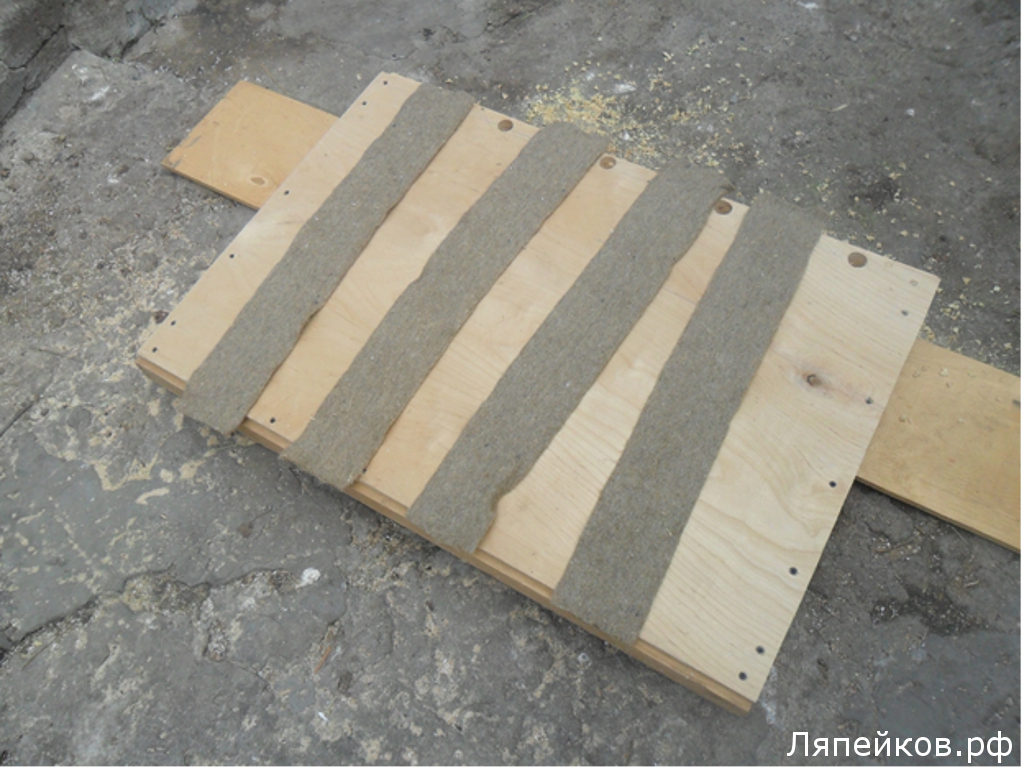

На фото ниже показан джут, который я использую для утепления улья. Прокладываю и затыкаю его везде, где есть хоть малейшие сомнения в возможных теплопотерях. По времени это очень затратное мероприятие, но думаю окупается с лихвой.

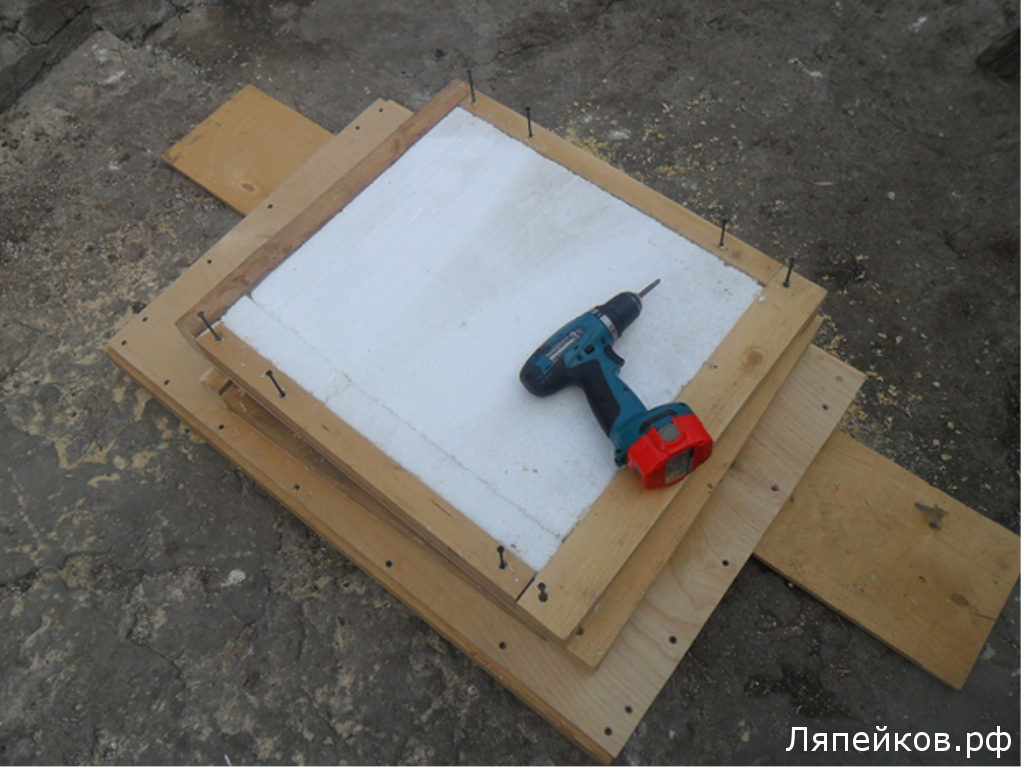

Готовые части каркаса стягиваю между собой 100-120 мм саморезами по 4 шт. на каждую сторону, соответственно всего 16 саморезов.

Получается такая красота. На фото №№31,32 три стены стянуты заморезами. Рамку ставлю, для того чтобы вывести все стороны чётко. Чтобы при собранном улье его не оказалось, что нижняя часть на сантиметр меньше верхней. Так происходит, потому что я не применяю обработку брусков и размеры немного играют, но, я думаю, что при обработке на ДОС, улей можно собрать и в две руки. Я же прошу в помощь человека.

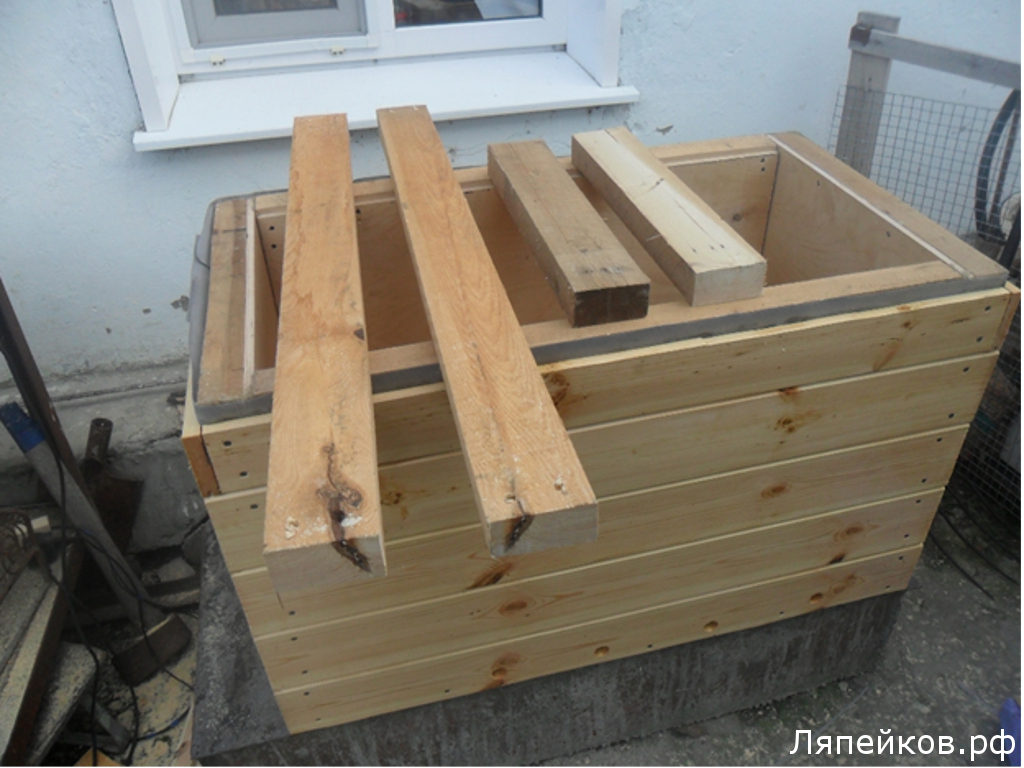

Вот результат. Каркас улья собран и готов к обшивке. Торчащий джут нужно протыкать в щели, где не лезет, обрезать. Тоже проделать и с внутренней стороны улья.

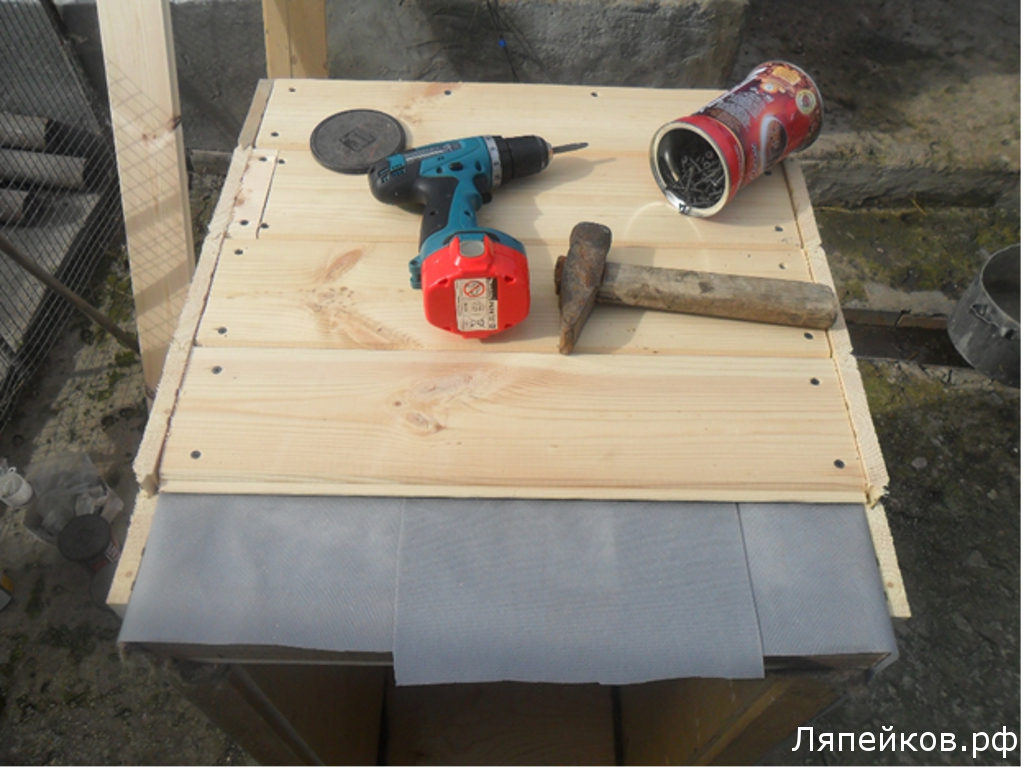

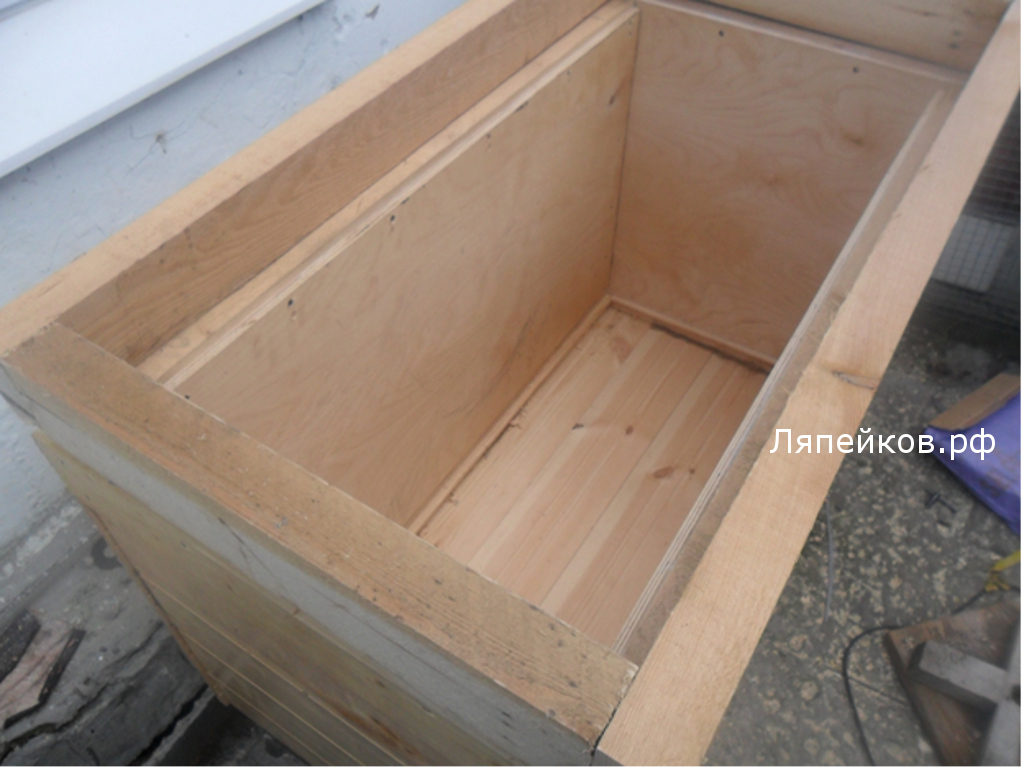

Укладываем дно. Использую половую доску 18-21 мм. Все щели утепляю джутом.

Весь улей (кроме дна и крыши) закрываю Изоспаном А (видно на фото). Это специальный материал, который пропускает пар (влагу) ИЗ улья и не даёт ветру и дождю попасть в улей. Это делается для того, чтобы влага, которая образуется при выпаривании мёда, а особенно при зимовке пчёл, могла свободно уходить из улья, но при этом имелась дополнительная ветро-влагозащита от внешних воздействия.

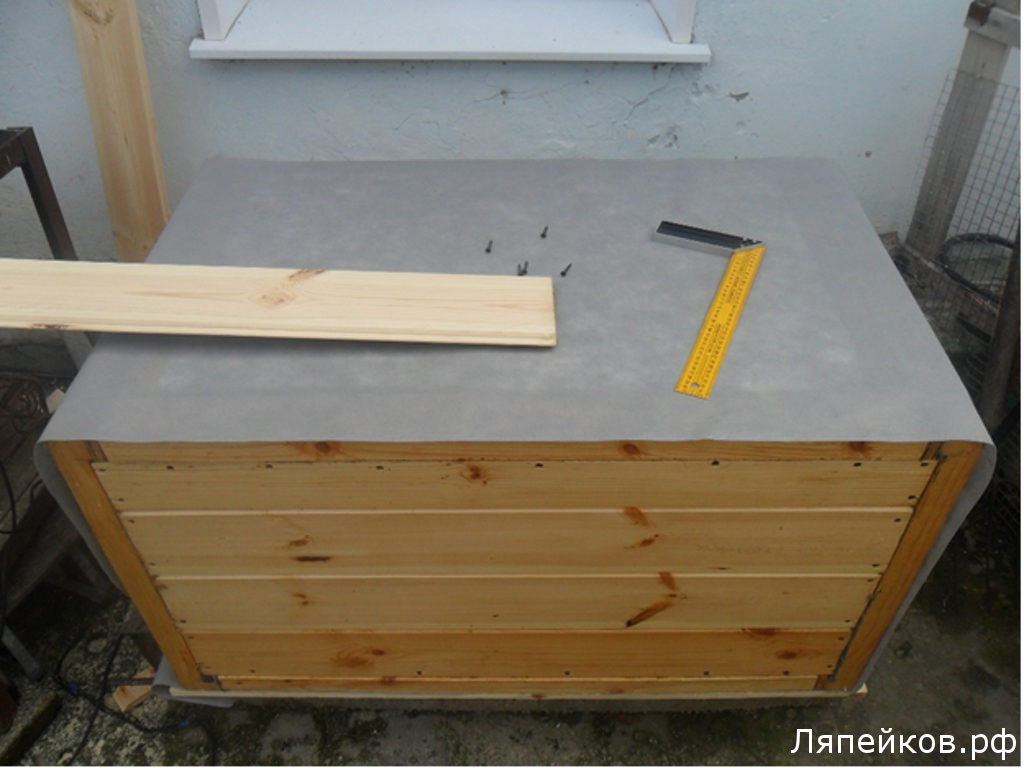

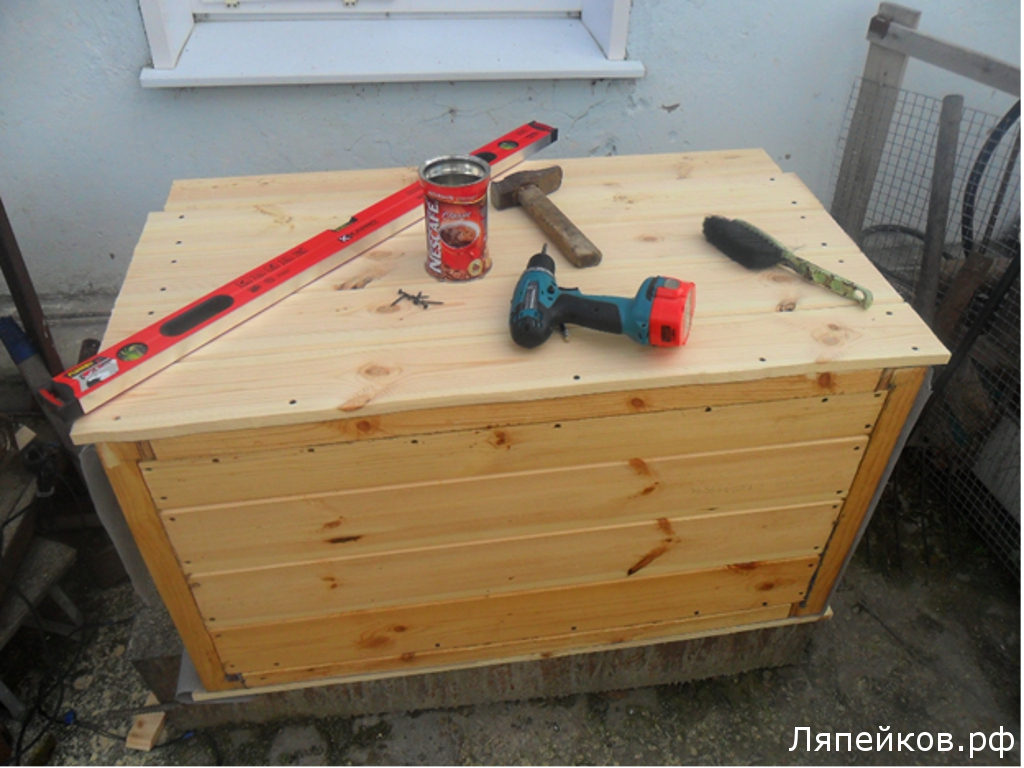

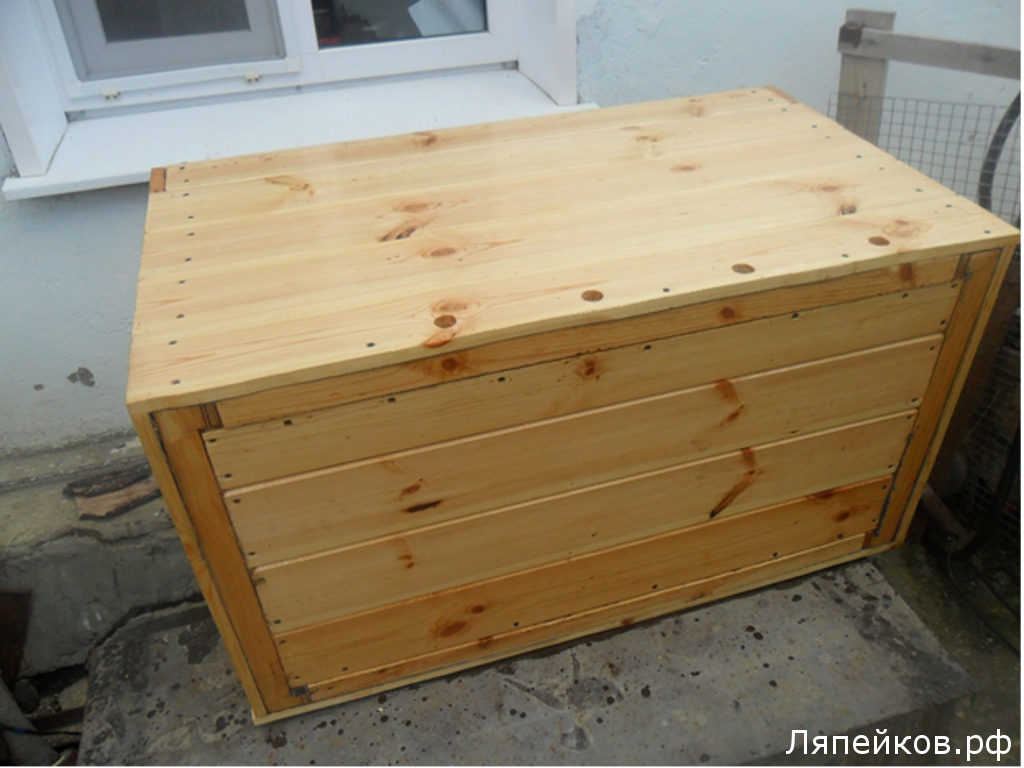

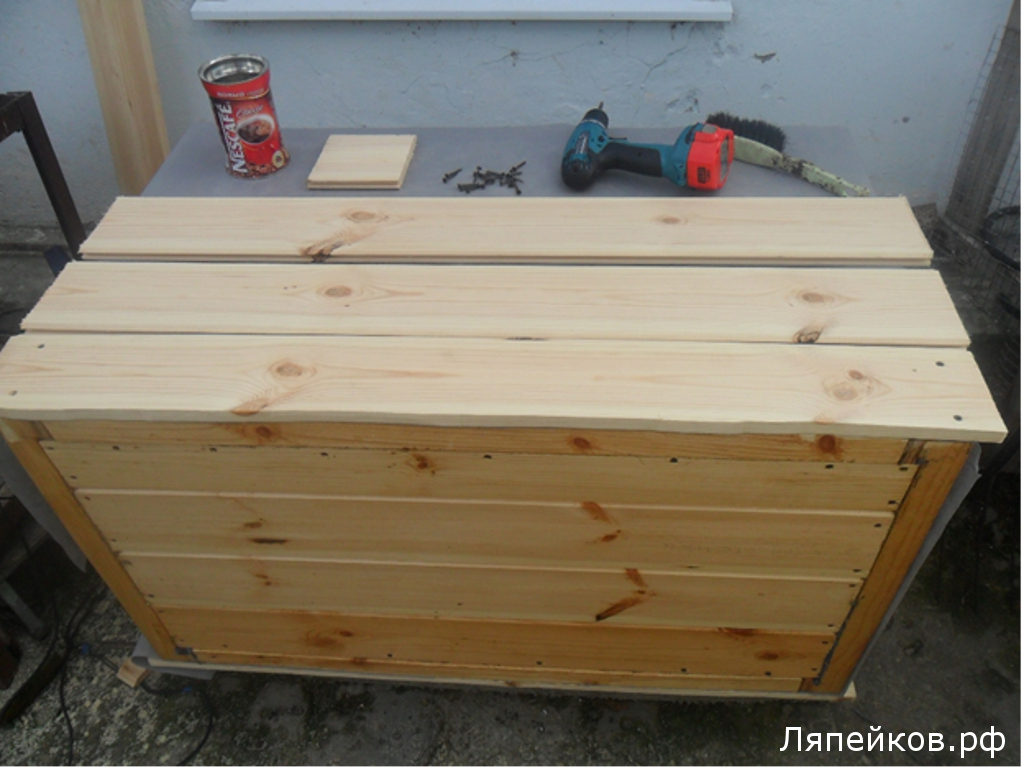

Обшиваем половой доской 18 мм или 21 мм. При обшивке промеряем расстояние от уложенной доски до верхнего края, чтобы по периметру улья после обшивки оно было одинаковое (у меня 20 — 30 мм).

В передней стенке улья, после обшивки половой доской, вырезаем леток. Я делаю это так: изнутри улья, на стыках летка и вертикальных брусков просверливаю два отверстия у правой и левой стойки. Затем снаружи улья соединяю эти отверстия двумя прямыми. А затем вырезаю электролобзиком по двум прямы. Подравниваю напильником и леток готов.

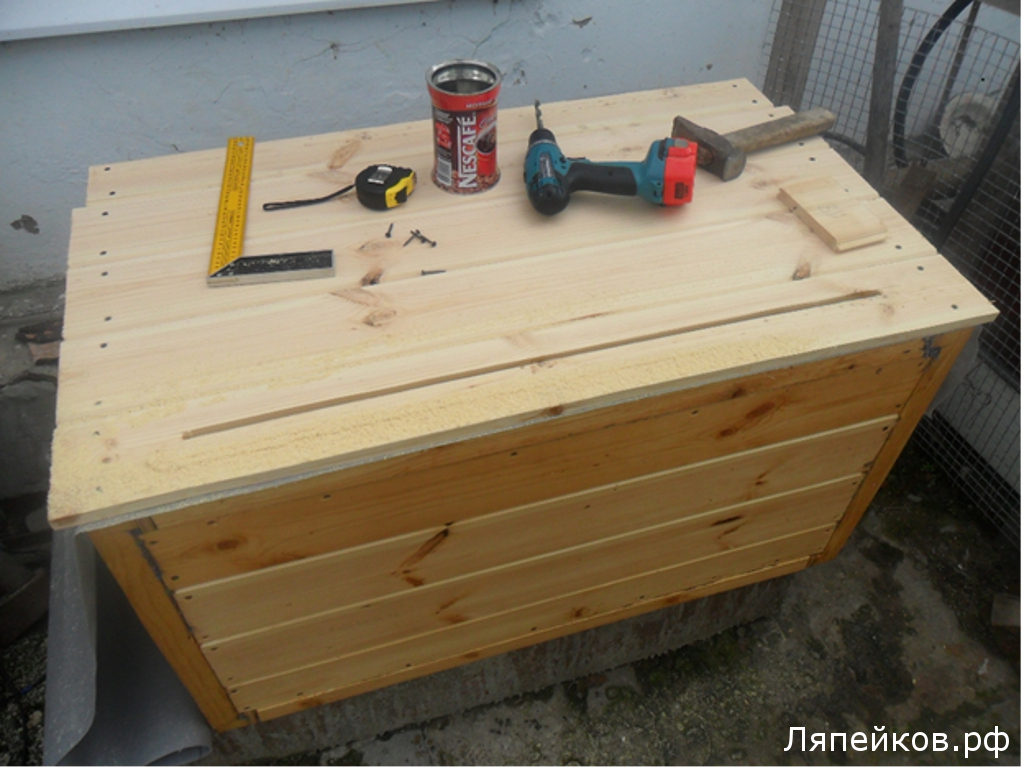

Переворачиваю улей

Продолжение следует …
